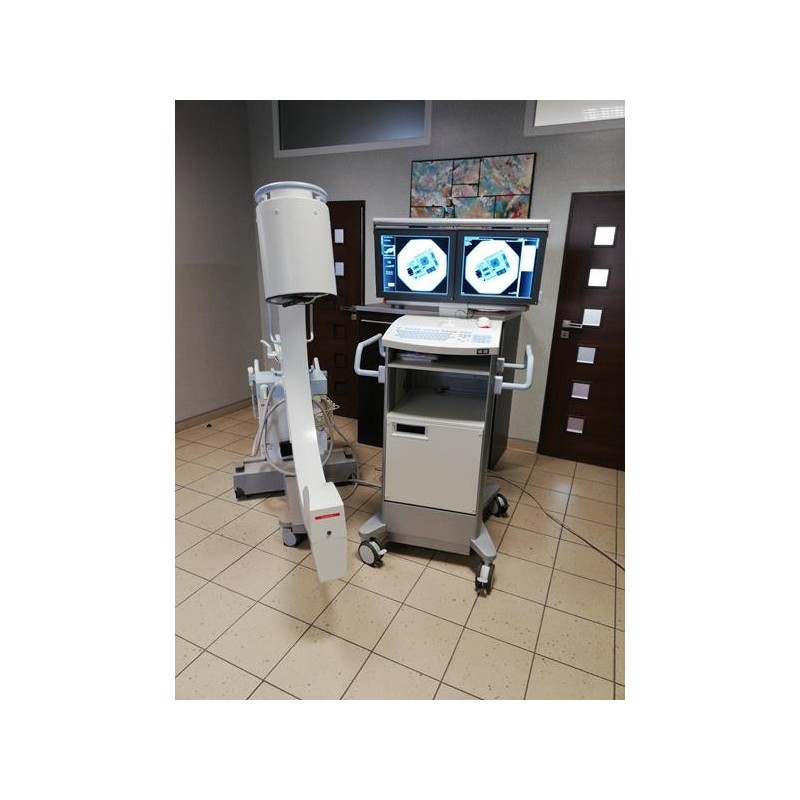

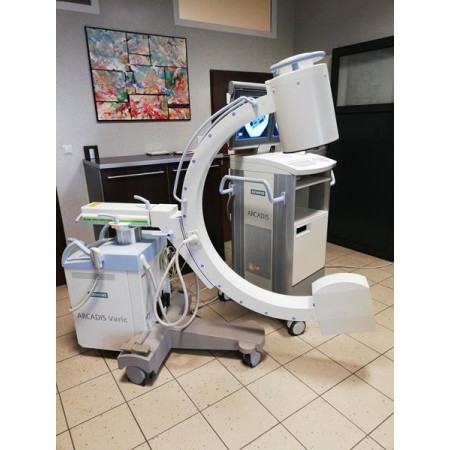

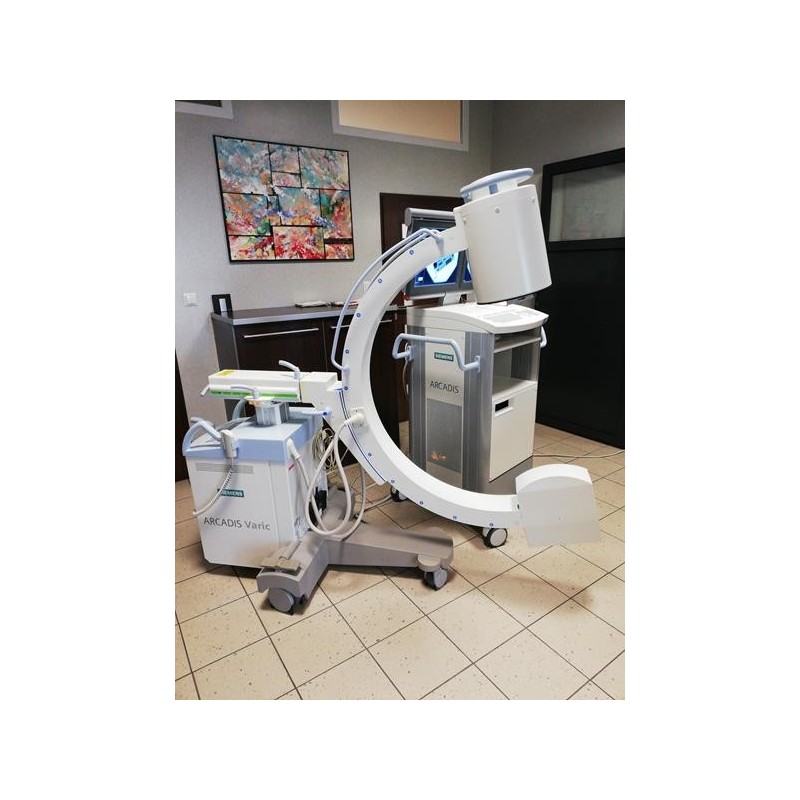

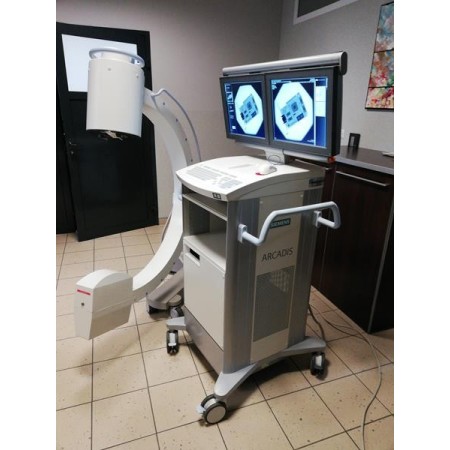

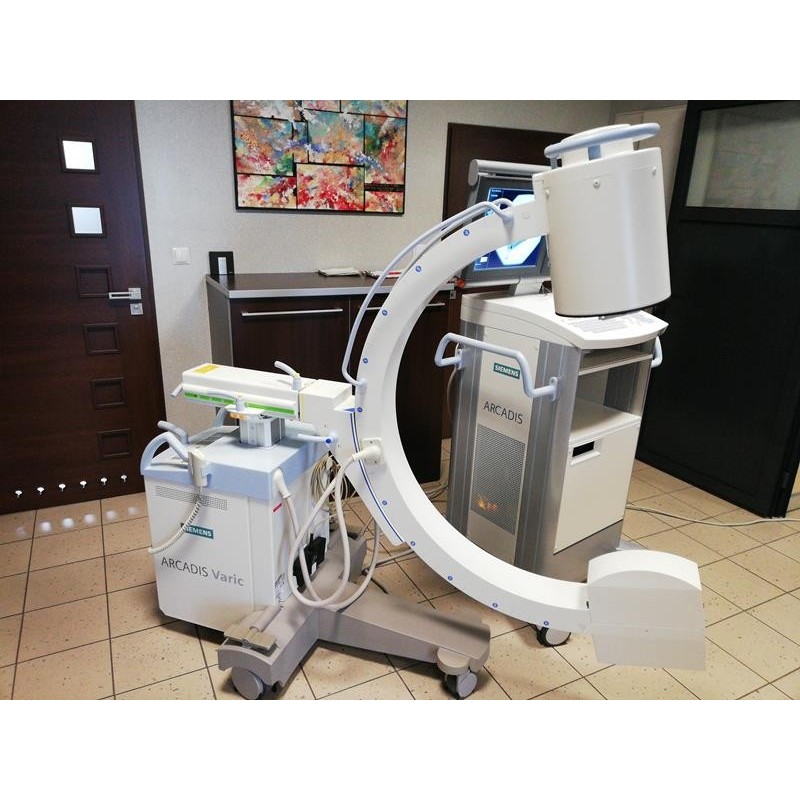

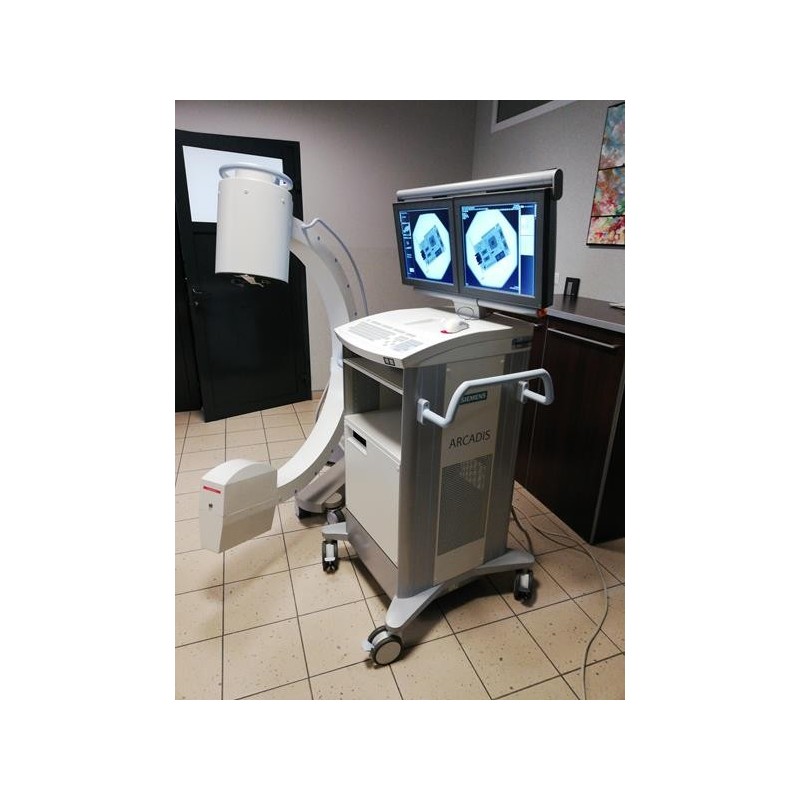

Siemens Arcadis Varic C-Bogen-Röntgengerät

Röntgengenerator

• Nennleistung: 2,3 kW bei 100 kVp

• mAs-Bereich: 0,2–5 mAs in 23 Stufen

• Snapshot (Röhrenstrom): 0,2–23 mA

• Spannungsbereich: ca. 40–110 kV

• Belichtungszeit: 0,5–10 s

• Impulsdurchleuchtung: Ja, bis zu 15 Bilder/s

 C-Bogen

• Bildverstärker: 9″ (optional 6″)

• Bildauflösung: 1024 × 1024 (1K × 1K), 12 Bit

• Orbitalrotation: +90°/–40° (gesamt 130°)

• C-Bogen-Tiefe: 73 cm

• Freier Innenraum des C-Bogens: 78 cm

• Vertikale Bewegung des Detektors (motorisiert): 40–45 cm

• Horizontale Bewegung: 20 cm

• Panoramabewegung des C-Bogens: 12,5°

• Pivot-Drehung: 190°

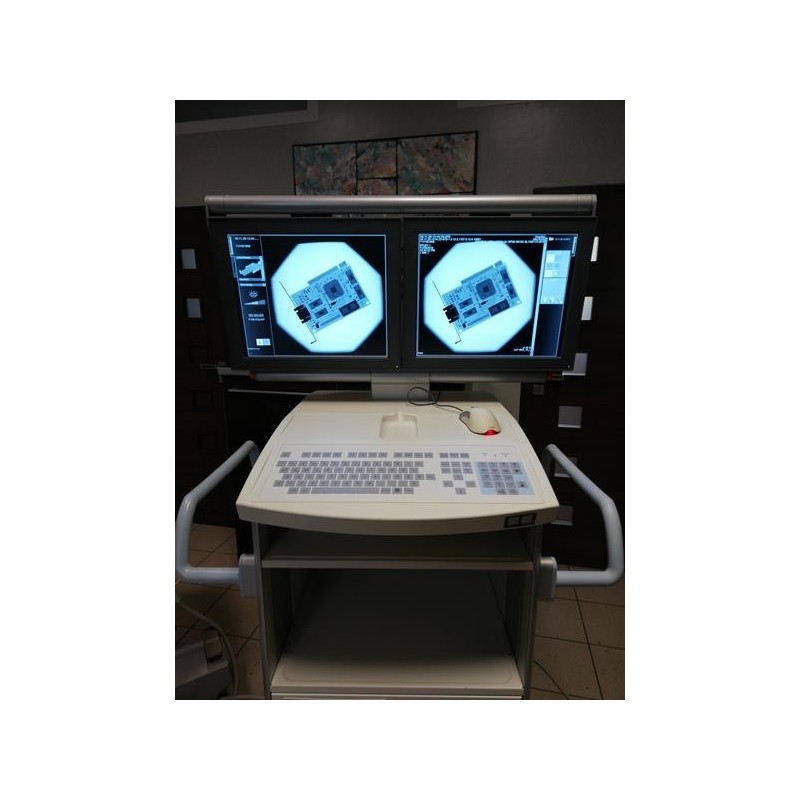

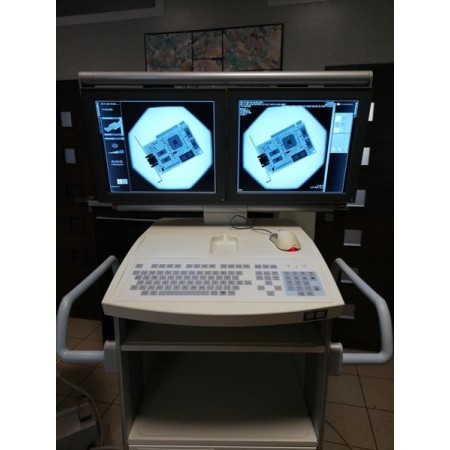

Bildsystem und Benutzeroberfläche

• Kamera: Hochauflösende CCD-Kamera

• Monitore: Zwei 18–19″ LCDs, höhenverstellbar, um 180° drehbar

• Bildspeicher: bis zu 60 000 Einzelbilder

• Datenexport: DICOM 3.0, CD/DVD, USB

Abmessungen und Gewicht

• Maße des C-Bogens: 173 × 81 × 173 cm

• Gewicht des C-Bogens: ca. 236 kg

• Gewicht des Monitorwagens: ca. 180–275 kg

• Stellfläche: ca. 2,4 m²

Stromversorgung

• Netzspannung: 230 V, 50/60 Hz

• Leistungsaufnahme: < 2,5 kVA
