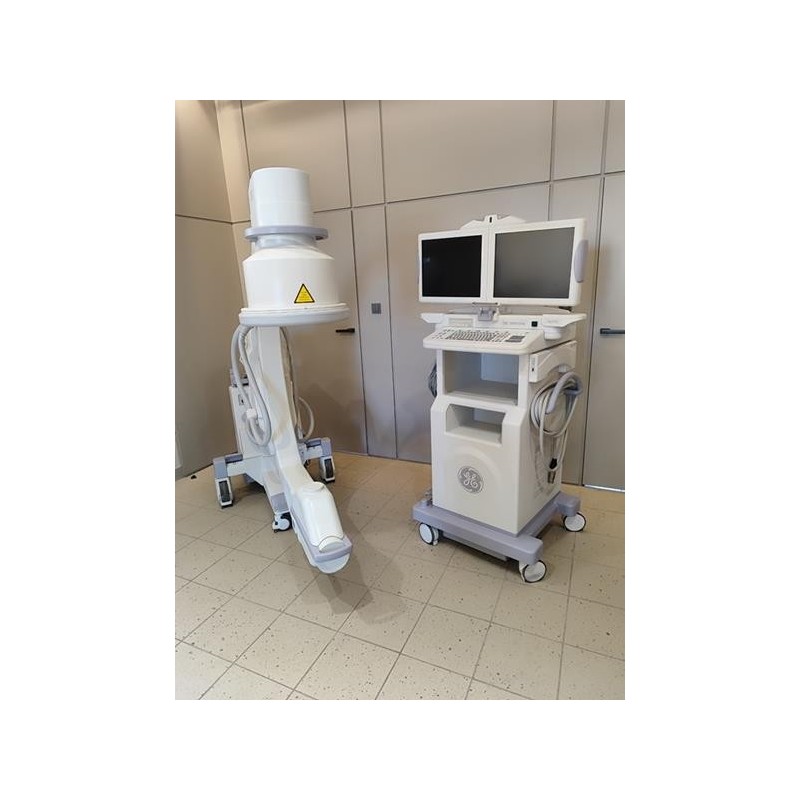

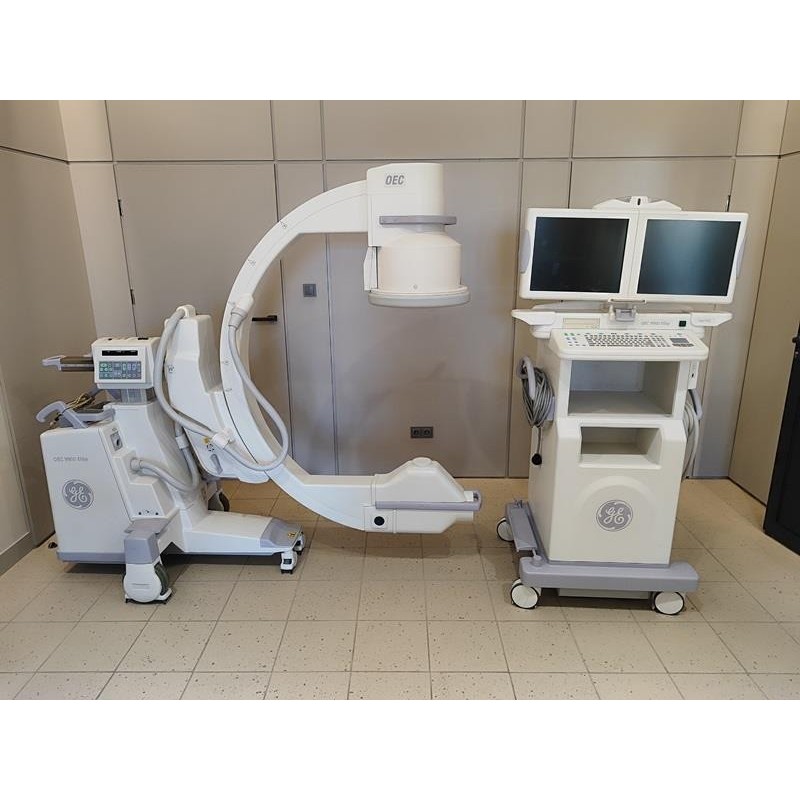

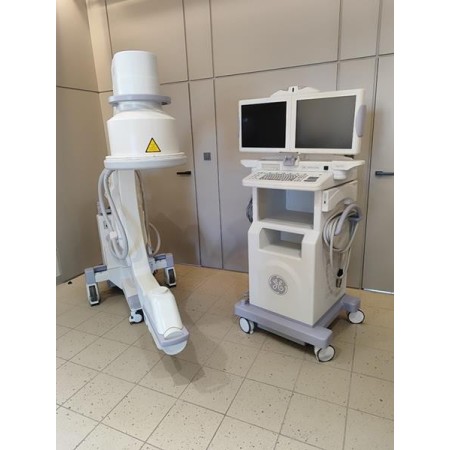

GE OEC 9900 Elite C-Bogen-Röntgengerät

Generator:

• Hochfrequenz: 60 kHz

• Leistung: 15 kW

• Spannung: bis zu 120 kVp

• Stromstärke:

  • Bis zu 75 mA für radiografische Filmaufnahmen

  • Bis zu 20 mA im kontinuierlichen Hochleistungs-Fluoroskopiemodus (HLF)

  • Bis zu 75 mA im digitalen Spotmodus

  • Bis zu 150 mA im digitalen Cine-Pulsmode

• Impulsdauer: 10 ms

• Stromversorgung: Standardnetzanschluss (120V/12A oder 240V/10A)

Röntgenröhre:

• Typ: Drehanoden-Röntgenröhre

• Brennfleckgrößen: 0,3 mm und 0,6 mm

• Anoden-Wärmekapazität: 300.000 HU

• Anoden-Kühlrate: 85.000 HU/min

• Gehäuse-Wärmekapazität: 1.600.000 HU

• Gehäuse-Kühlrate: 22.500 HU/min (Standard bei 12”-Systemen)

Bildgebungsmodi

Fluoroskopie:

• Spannungsbereich: 40–120 kVp

• Stromstärke:

  • 0,2–10 mA im Normalmodus

  • 1,0–20 mA im Hochleistungsmodus (HLF)

• Automatische und manuelle Fluoroskopiemodi

• AutoTrak™ ABS (Automatische Helligkeitsstabilisierung)

Gepulste Fluoroskopie:

• Spannungsbereich: 40–120 kVp

• Stromstärke: 0,2–10 mA

• Impulsrate: 1, 2, 4, 8 Impulse pro Sekunde

• Impulsdauer: 25 oder 50 ms

Hochleistungs-Gepulste Fluoroskopie:

• Spannungsbereich: 40–120 kVp

• Stromstärke: 1–40 mA

• Impulsrate: 1, 2, 4, 8 Impulse pro Sekunde

• Impulsdauer: 25 oder 50 ms

• AutoTrak™ ABS

Digitaler Spotmodus:

• Spannungsbereich: 40–120 kVp

• Stromstärke: bis zu 75 mA

Radiografischer Modus:

• Stromstärke: bis zu 75 mA

• mAs-Bereich: bis zu 300

• Computersteuerung der Belichtungszeit

• Optionale Kassettenhalter:

  • 10” × 12” (24 × 30 cm) für 9”-Bildverstärker

  • 14” × 14” (35 × 35 cm) für 12”-Bildverstärker

Bildgebungssystem

Bildverstärker:

• 9” (23 cm) Tri-Mode: 9” / 6” / 4,5”

  • Zentrale Auflösung:

    • 9”: 2,2 lp/mm

    • 6”: 3,0 lp/mm

    • 4,5”: 3,5 lp/mm

• 12” (31 cm) Tri-Mode: 12” / 9” / 6”

  • Zentrale Auflösung:

    • 12”: 1,6 lp/mm

    • 9”: 2,2 lp/mm

    • 6”: 2,6 lp/mm

Videokamera:

• 1k × 1k CCD-Kamera

• Vollbildaufnahme

• Motorisierte Rotation

• Bildorientierungsanzeige auf dem Bildschirm

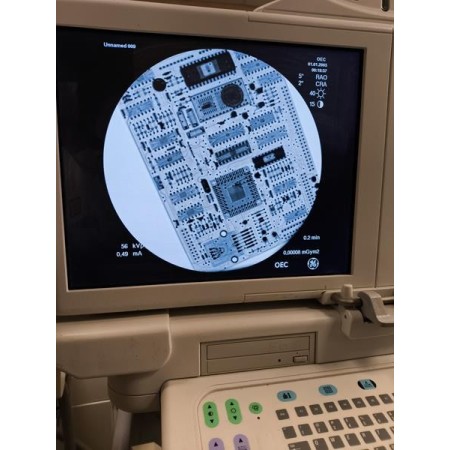

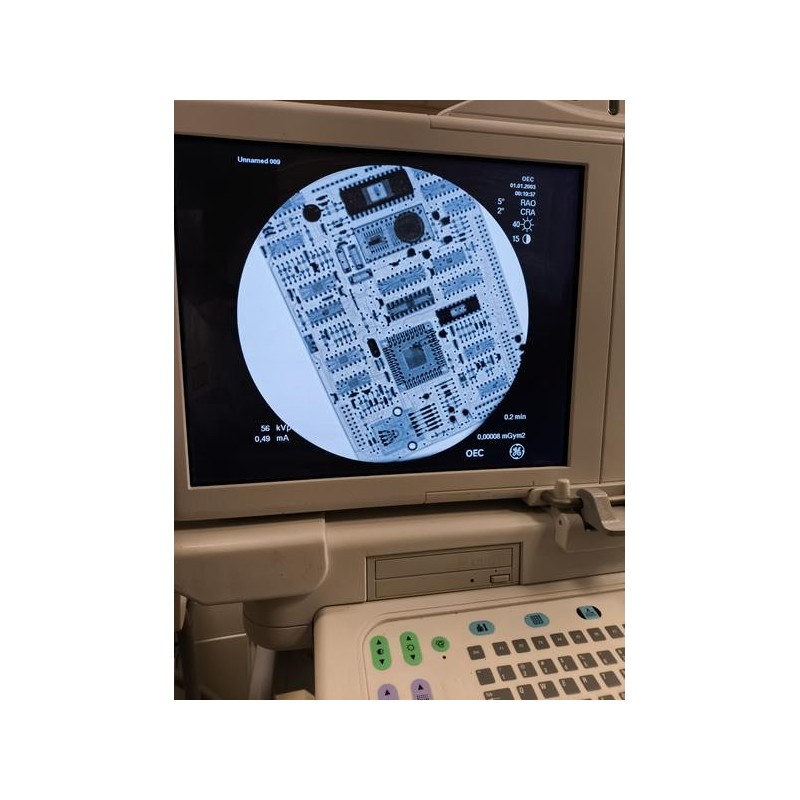

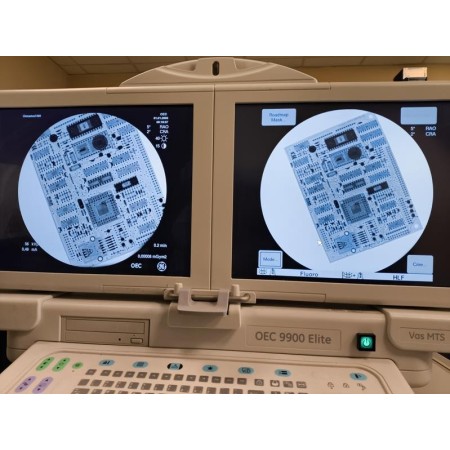

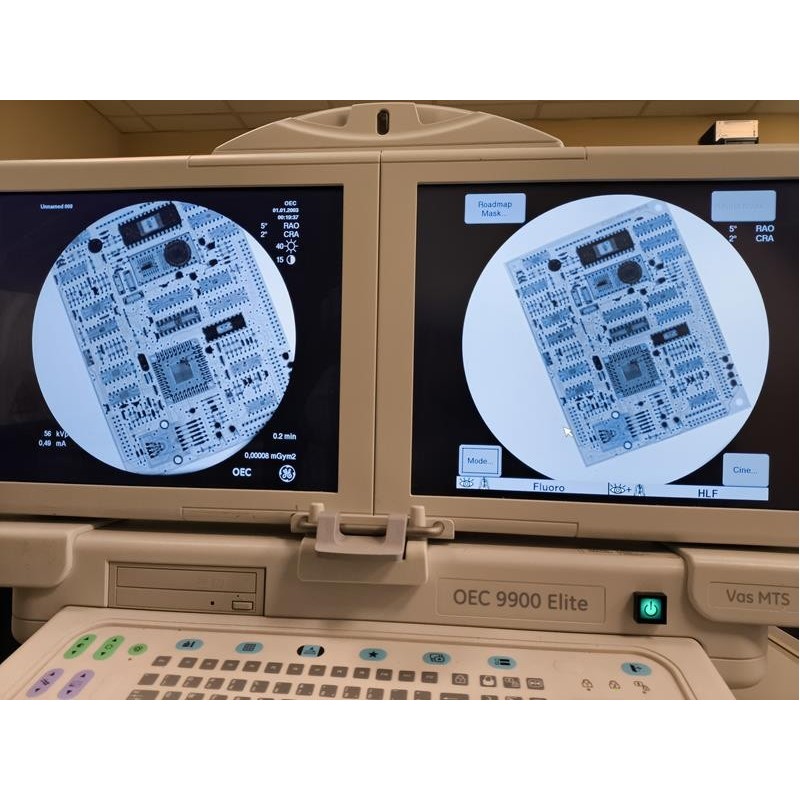

Monitore:

• Zwei 19” (48 cm) LCD-Flachbildschirme mit Antireflexbeschichtung

• Montiert an einem schwenkbaren Arm mit:

  • 22” horizontaler Bewegung

  • 7° nach oben / 10° nach unten Neigung

  • 170° horizontaler und vertikaler Betrachtungswinkel

• Maximale Helligkeit: 1200 cd/m²

• Auflösung: 1280 × 1024
