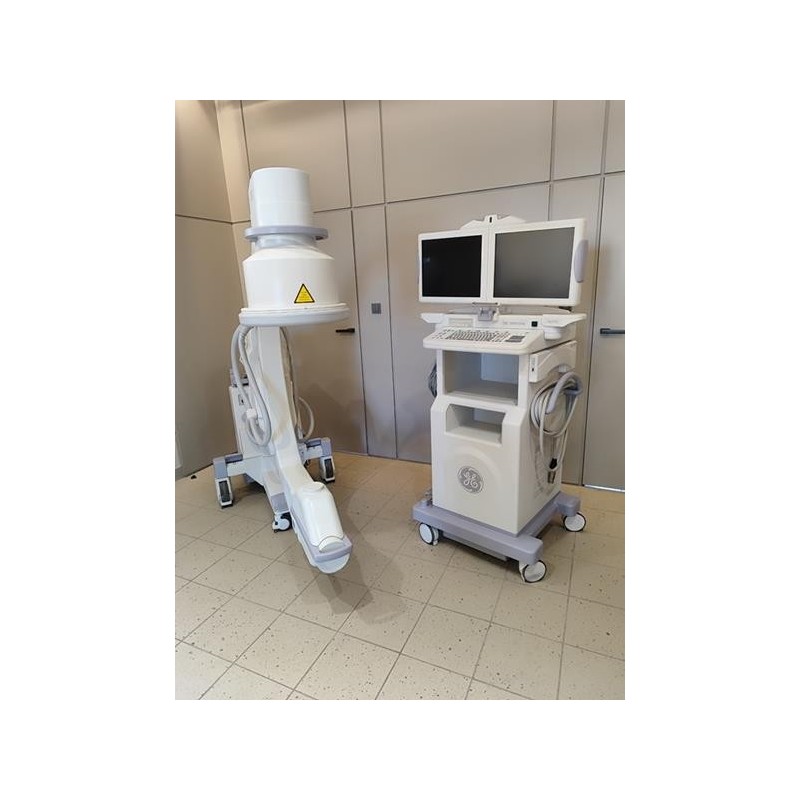

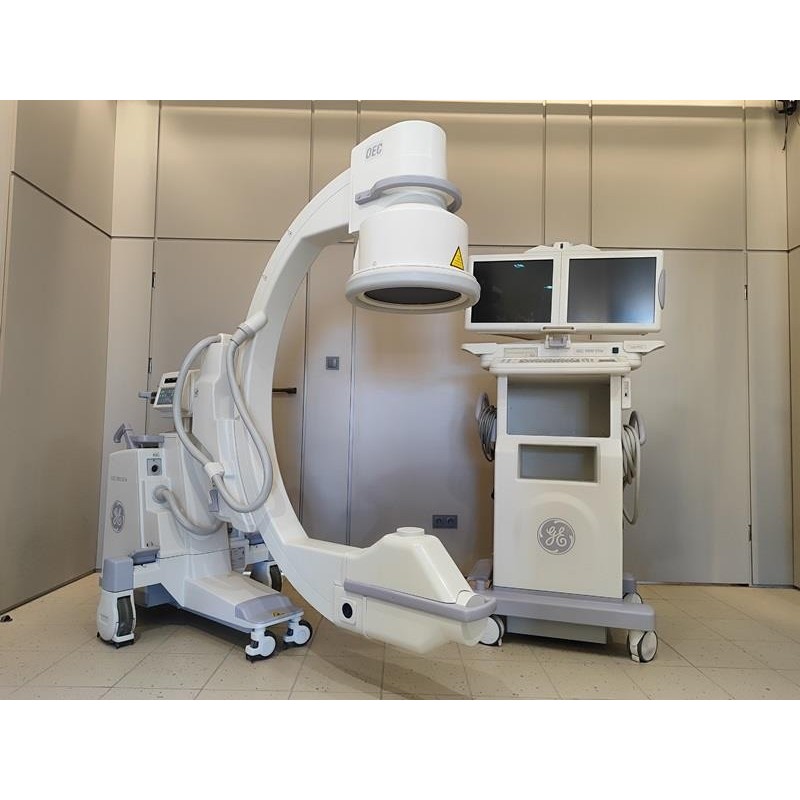

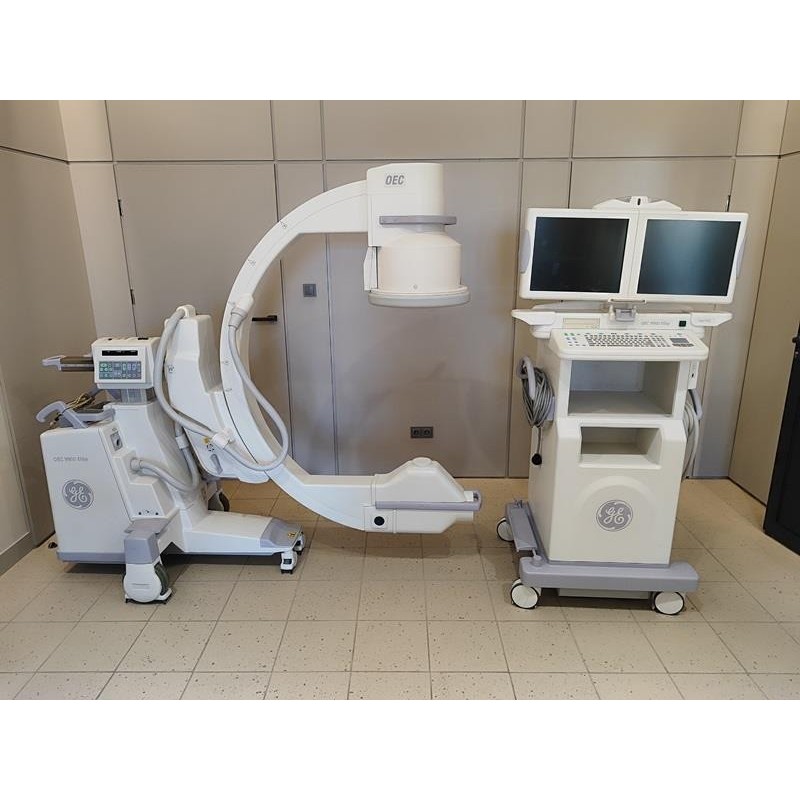

Aparat RTG z ramieniem C GE OEC 9900 Elite

Generator

• Częstotliwość: 60 kHz (wysoka częstotliwość)

• Moc: 15 kW

• Napięcie: do 120 kVp

• Natężenie:

  • Do 75 mA w trybie radiografii

  • Do 20 mA w trybie ciągłej fluoroskopii wysokiego poziomu (HLF)

  • Do 75 mA w trybie zdjęć cyfrowych (digital spot)

  • Do 150 mA w trybie cyfrowej fluorografii impulsowej (digital cine pulse)

• Czas trwania impulsu: 10 ms

• Zasilanie: standardowe gniazdo ścienne (120V/12A lub 240V/10A)

• Technologia buforowania bateryjnego

Lampa rentgenowska

• Typ: lampa z obracającą się anodą

• Ogniska: 0,3 mm i 0,6 mm

• Pojemność cieplna anody: 300 000 HU

• Szybkość chłodzenia anody: 85 000 HU/min

• Pojemność cieplna obudowy: 1 600 000 HU

• Szybkość chłodzenia obudowy: 22 500 HU/min (dla obu wersji 9” i 12”)

Tryby obrazowania

• Fluoroskopia:

  • Zakres napięcia: 40–120 kVp

  • Natężenie:

    • 0,2–10 mA w trybie normalnym

    • 1,0–20 mA w trybie HLF

  • Tryby automatyczny i manualny

  • Technologia AutoTrak™ ABS (automatyczna stabilizacja jasności)

• Fluoroskopia impulsowa:

  • Zakres napięcia: 40–120 kVp

  • Natężenie: 0,2–10 mA

  • Częstotliwość impulsów: 1, 2, 4, 8 na sekundę

  • Szerokość impulsu: 25 lub 50 ms

• Fluoroskopia impulsowa wysokiego poziomu:

  • Zakres napięcia: 40–120 kVp

  • Natężenie: 1–40 mA

  • Częstotliwość impulsów: 1, 2, 4, 8 na sekundę

  • Szerokość impulsu: 25 lub 50 ms

  • Technologia AutoTrak™ ABS

• Tryb zdjęć cyfrowych (Digital Spot):

  • Zakres napięcia: 40–120 kVp

  • Natężenie: do 75 mA

  • Automatyczne zakończenie ekspozycji i zapis obrazu

• Tryb radiograficzny:

  • Natężenie: do 75 mA

  • Zakres mAs: do 300

  • Czas ekspozycji sterowany komputerowo

  • Opcjonalny uchwyt na kasety filmowe:

    • 10” × 12” (24 × 30 cm) dla wzmacniacza 9”

    • 14” × 14” (35 × 35 cm) dla wzmacniacza 12”

System obrazowania wideo

Wzmacniacze obrazu

• 9” (23 cm) – tryb trójzakresowy: 9” / 6” / 4,5”

  • Rozdzielczość centralna:

    • 9”: 2,2 lp/mm

    • 6”: 3,0 lp/mm

    • 4,5”: 3,5 lp/mm

• 12” (31 cm) – tryb trójzakresowy: 12” / 9” / 6”

  • Rozdzielczość centralna:

    • 12”: 1,6 lp/mm

    • 9”: 2,2 lp/mm

    • 6”: 2,6 lp/mm

• Typowa efektywność kwantowa (DQE): 65%

Kamera wideo

• Matryca CCD 1k × 1k

• Pełnoklatkowe przechwytywanie obrazu

• Obrotowa głowica kamery z motoryzacją

• Wskaźnik orientacji na ekranie (bez konieczności emisji promieniowania)

• Funkcje odwracania obrazu: lewo-prawo, góra-dół

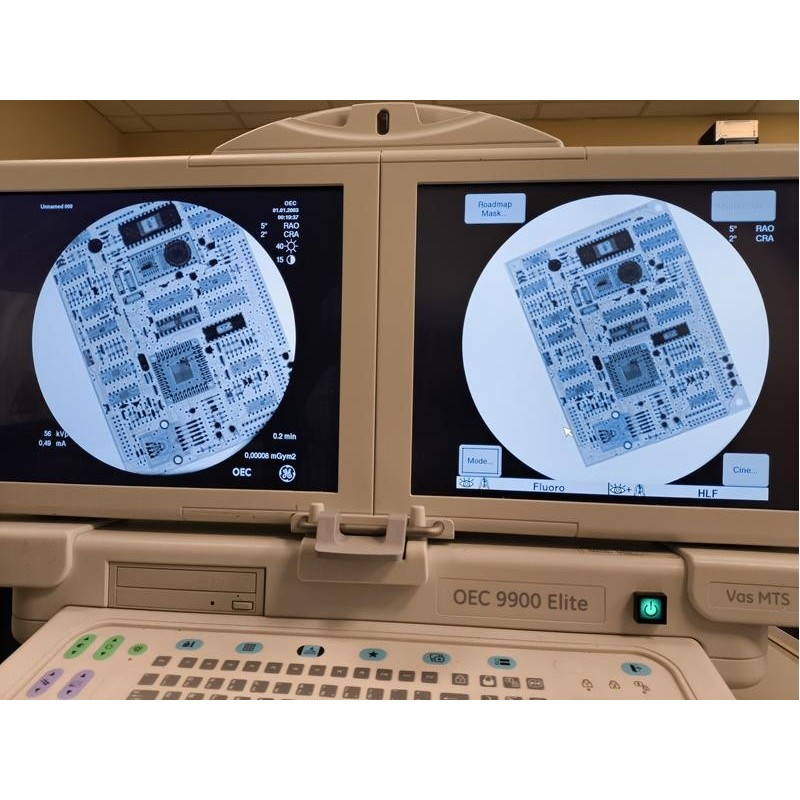

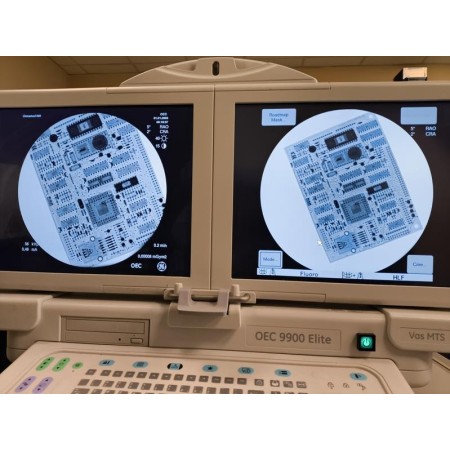

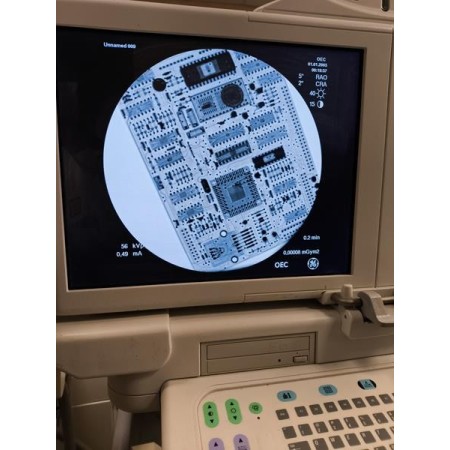

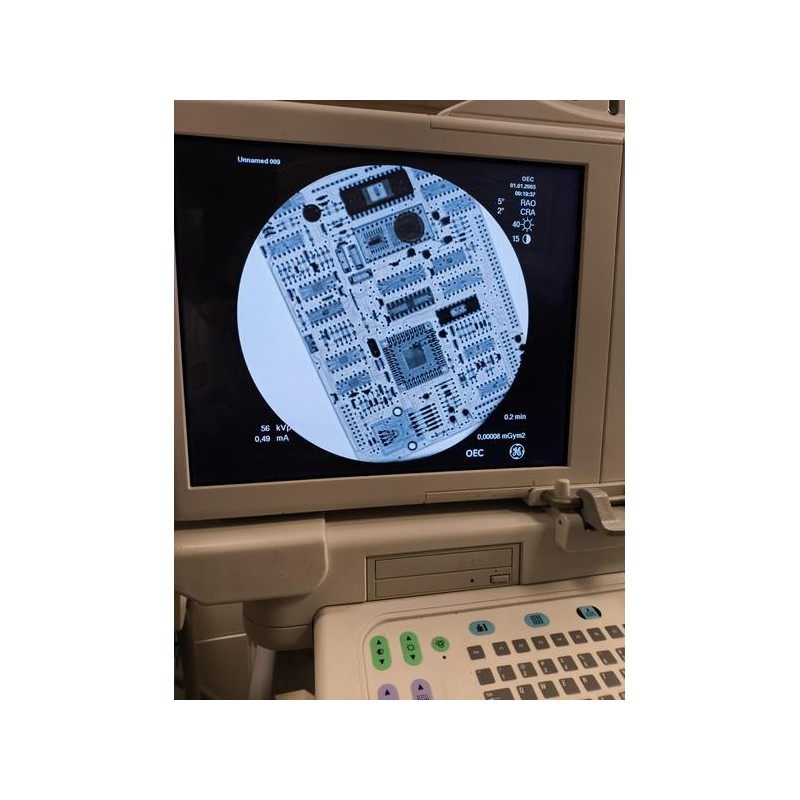

Monitory

• Dwa 19” (48 cm) płaskie monitory LCD z powłoką antyodblaskową

• Montaż na ramieniu przegubowym z zakresem ruchu:

  • Przesuw poziomy: 22”

  • Nachylenie: 7° w górę / 10° w dół

  • Kąt widzenia: 170° w poziomie i pionie

• Maksymalna jasność: 1200 cd/m²

• Rozdzielczość: 1280 × 1024
