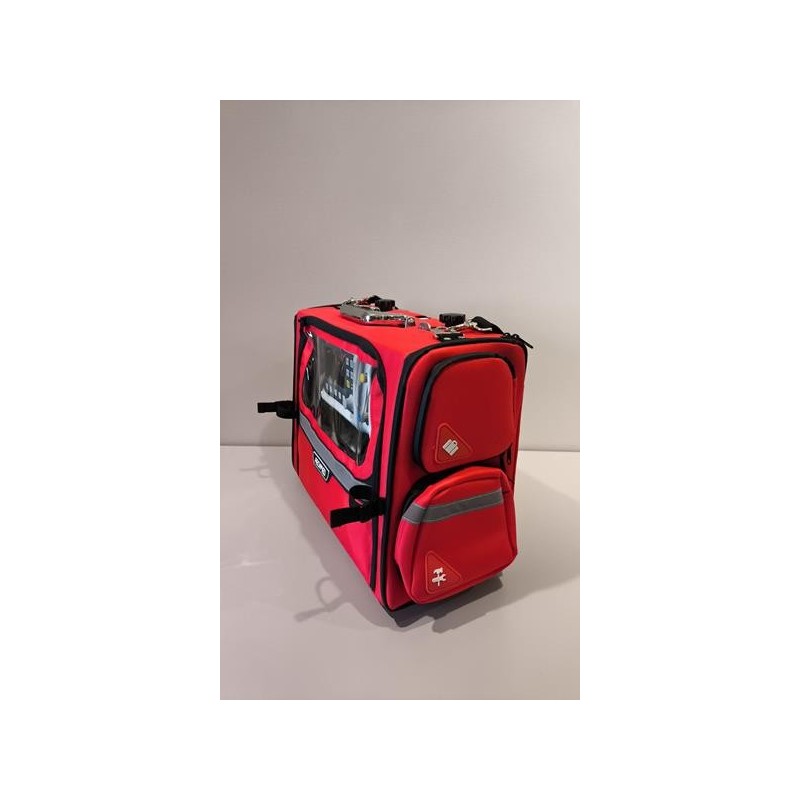

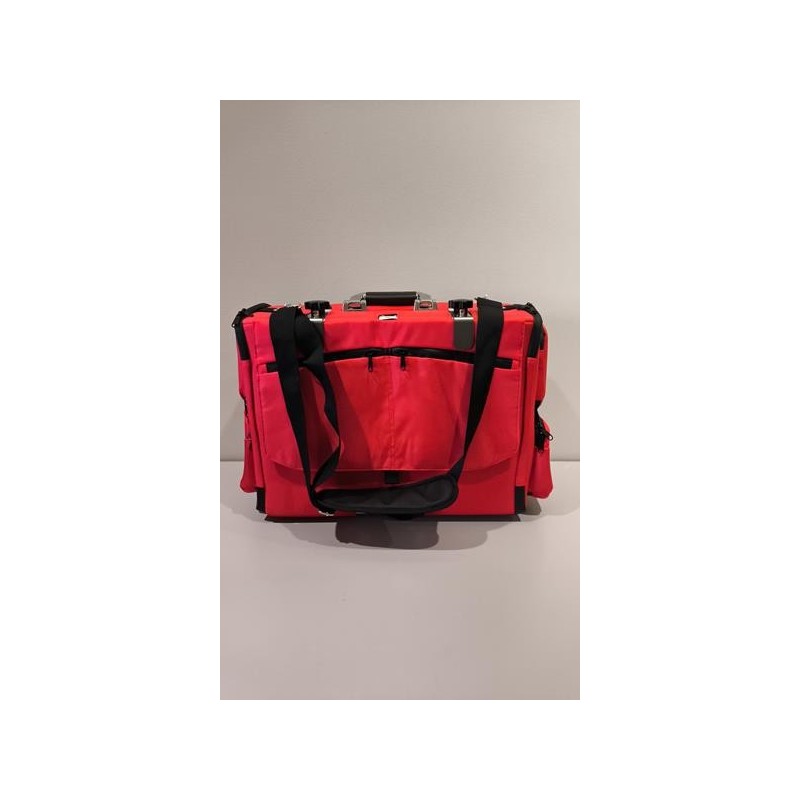

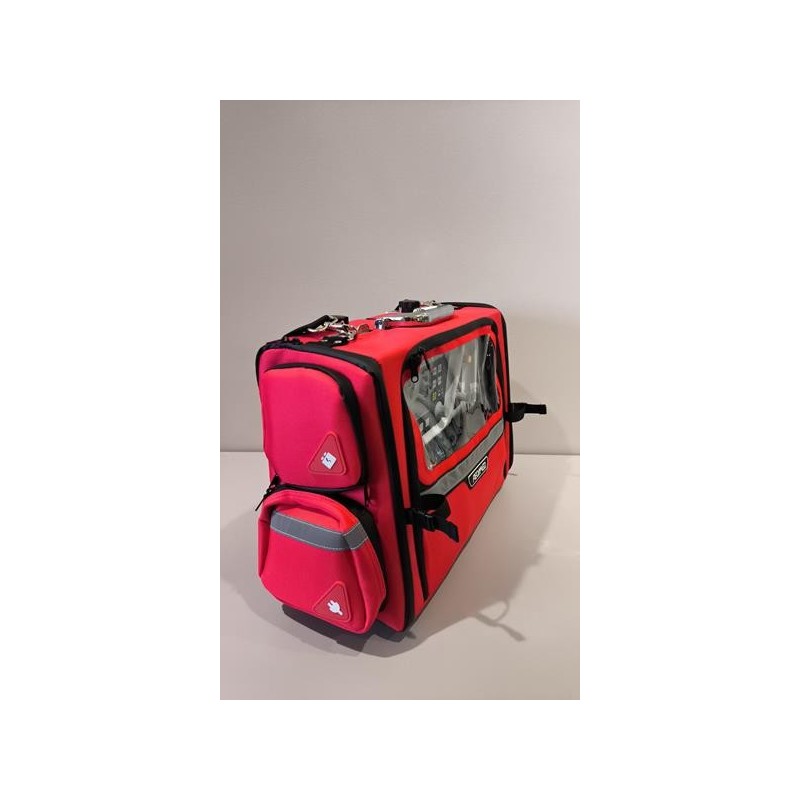

Aeonmed Shangrila 510S Transportbeatmungsgerät

Beatmungsmodi

• A/C (Assist-Control) – assistierte Beatmung mit Steuerungsmöglichkeit.

• A/C-V (Volume Controlled Ventilation) – volumenkontrollierte Beatmung.

• A/C-P (Pressure Controlled Ventilation) – druckkontrollierte Beatmung.

• SIMV (Synchronisierte Intermittierende Mandatorische Ventilation) – synchronisierte intermittierende Beatmung.

• CPAP (Kontinuierlicher Positiver Atemwegsdruck) – kontinuierlicher positiver Atemwegsdruck.

• SPONT (Spontanatmung) – spontane Atmung.

• Manuell – manuelle Steuerung der Atmung.

• SIGH – zusätzlicher tiefer Atemzug alle 100 Zyklen.

Beatmungsparameter

• Atemzugvolumen (VT): 0–2.000 ml.

• Atemfrequenz:

  • A/C: 1–120 Atemzüge/Minute

  • SIMV: 1–40 Atemzüge/Minute

• I:E-Verhältnis: von 1:4 bis 2:1.

• FiO₂: einstellbar von 40 % bis 100 %.

• PEEP: 0–30 cmH₂O.

• Triggerempfindlichkeit: druckgesteuert, von -20 bis 0 cmH₂O.

Überwachung und Alarme

• Überwachte Parameter:

  • Spitzendruck der Atemwege (Ppeak)

  • Atemzugvolumen (Vt), Minutenvolumen (MV)

  • Gesamte Atemfrequenz (f_total)

  • Kurven: Druck-Zeit, Fluss-Zeit

• Alarme:

  • Hoher/niedriger Atemwegsdruck

  • Apnoe

  • Ausfall der Netzstromversorgung

  • Niedriger Batteriestand

  • Sauerstoffmangel

  • Fehlendes Atemzugvolumen

Stromversorgung und Verbrauch

• Stromversorgung: AC 100–240 V, 50/60 Hz; DC 12 V.

• Batterie: integrierte, wiederaufladbare Batterie.

• Betriebsdauer mit Batterie:

  • Eine Batterie: mindestens 4,5 Stunden

  • Zwei Batterien: mindestens 10 Stunden

• Leistungsaufnahme: ≤65 VA.

Gasversorgung

• Gasart: Sauerstoff (O₂).

• Versorgungsdruck: 0,28–0,6 MPa (250–600 kPa).

• Maximaler Sicherheitsdruck: ≤6 kPa.

• Compliance: ≤4 ml/100 Pa.

Abmessungen und Gewicht

• Abmessungen: 168 × 156 × 300 mm.

• Gewicht: 3,2 kg.

• Display: 5-Zoll TFT-LCD-Farbdisplay.

• Kommunikationsschnittstellen: RS232.
