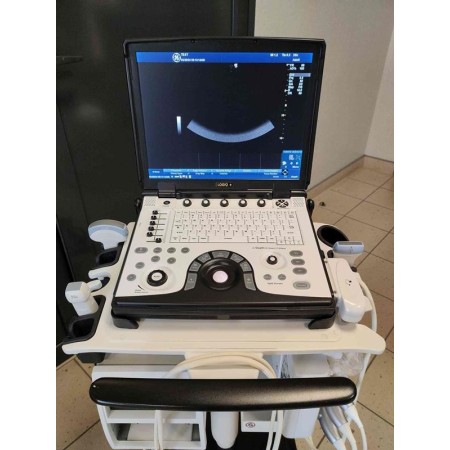

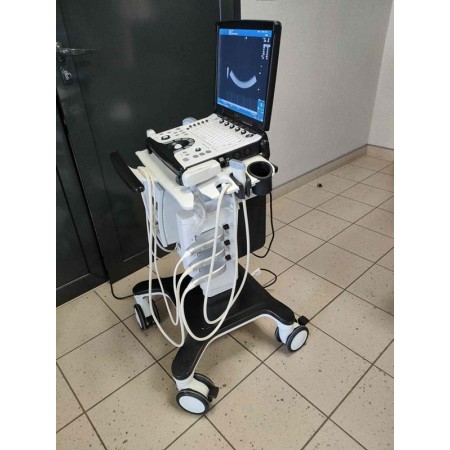

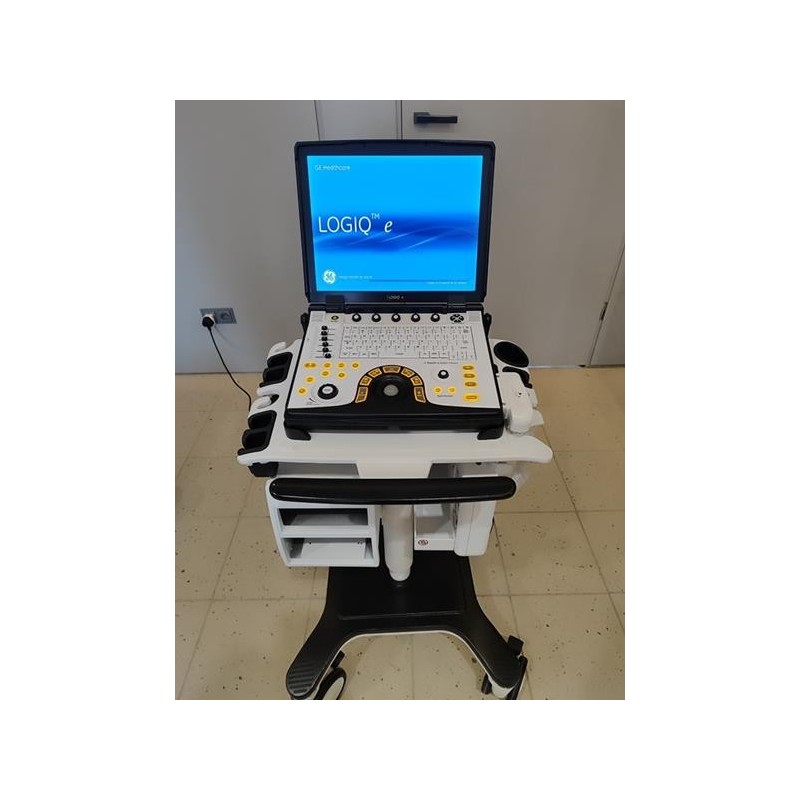

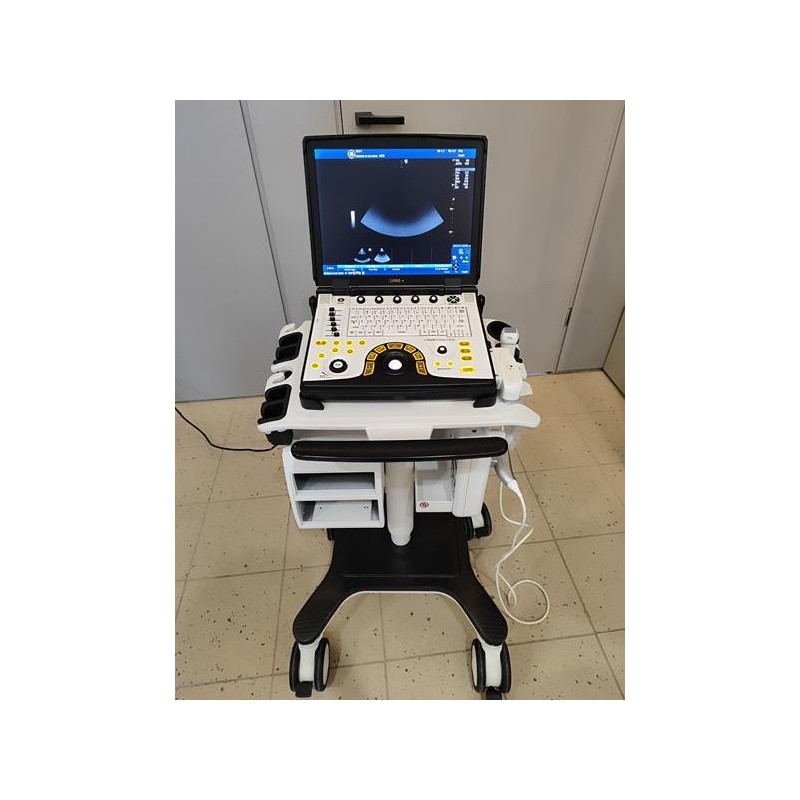

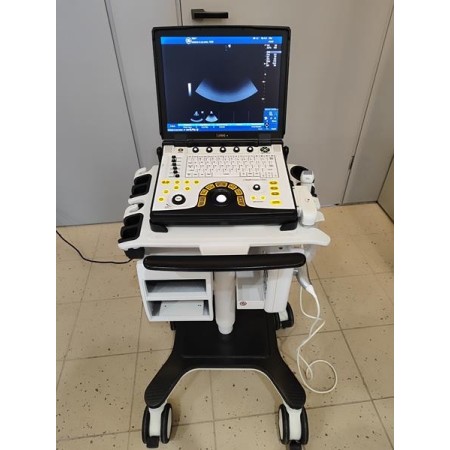

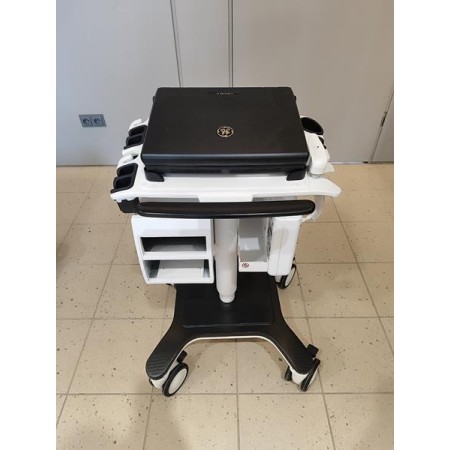

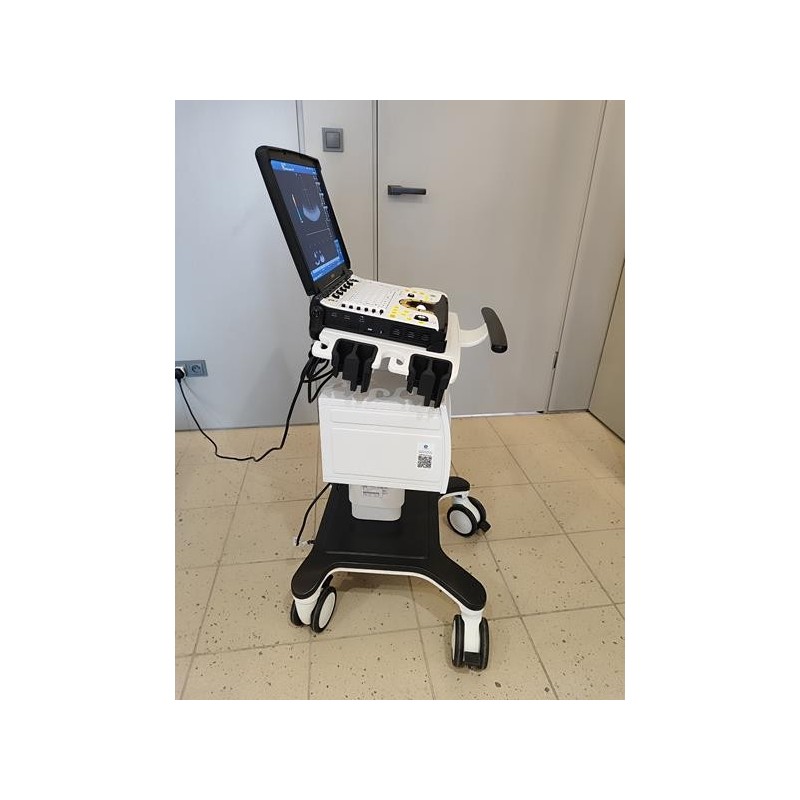

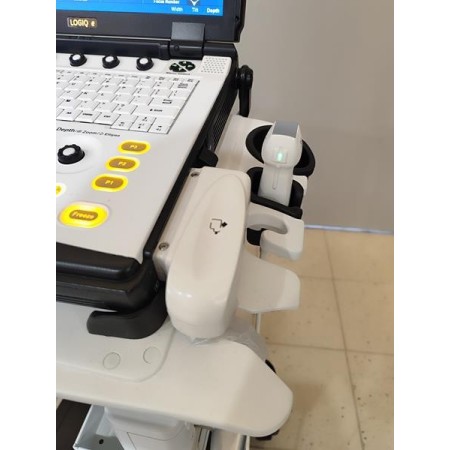

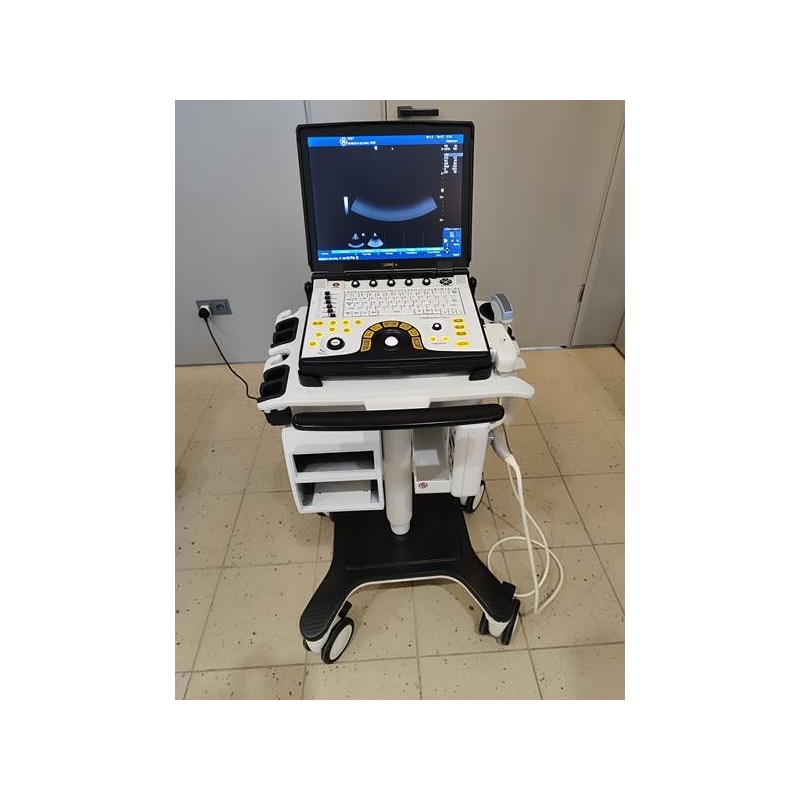

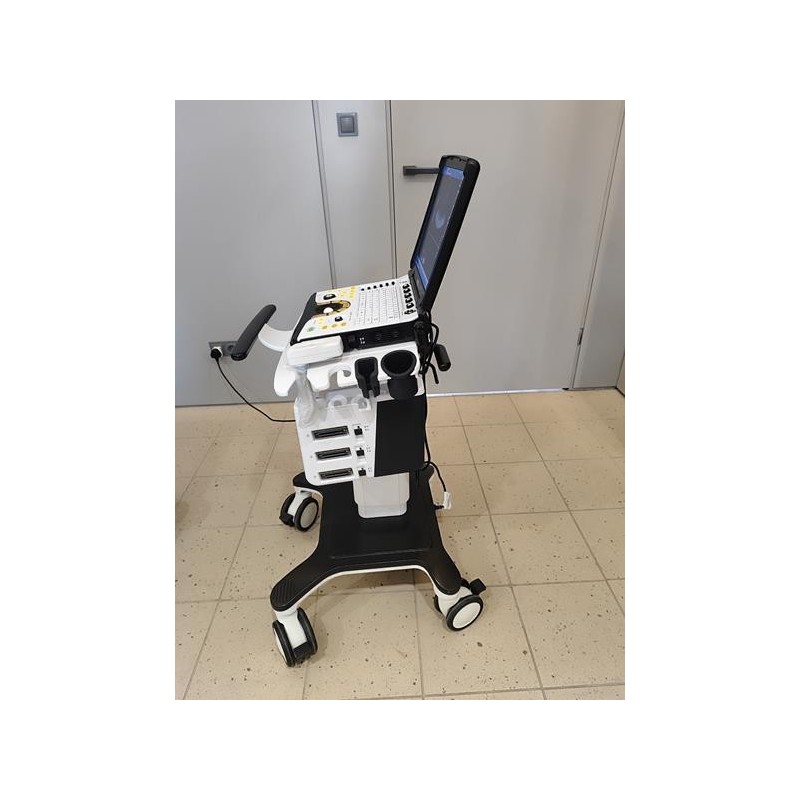

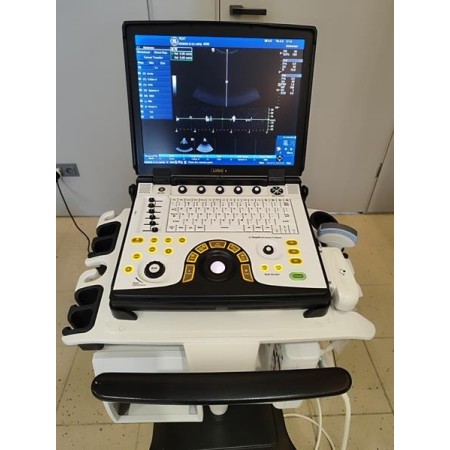

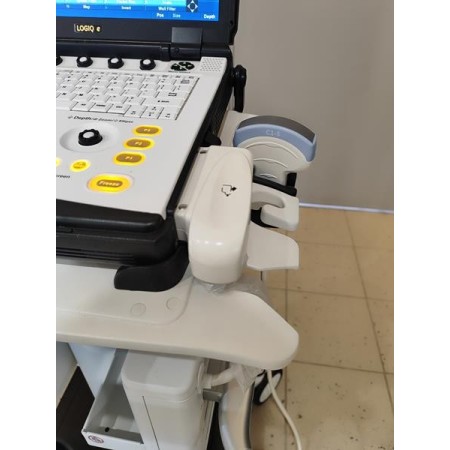

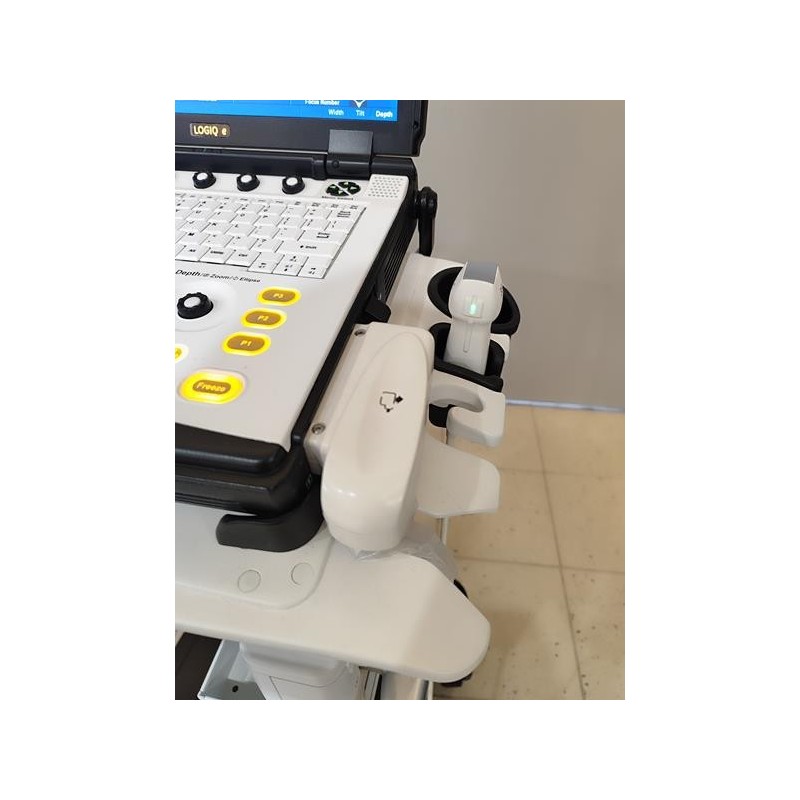

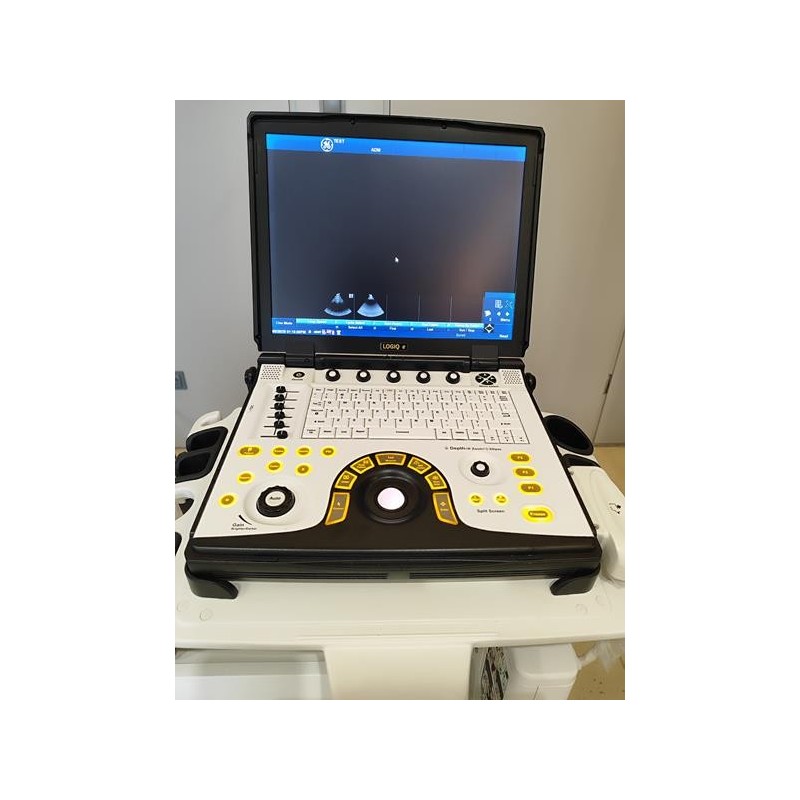

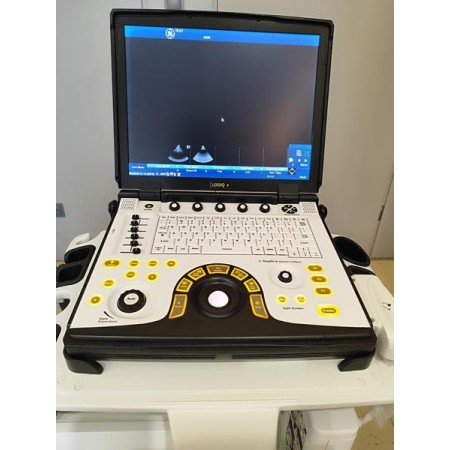

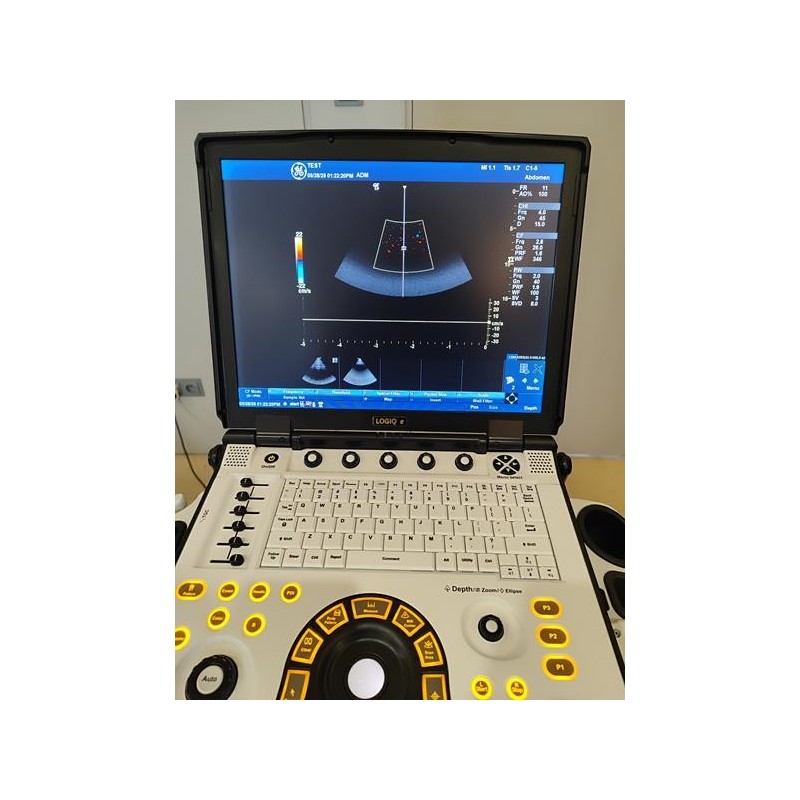

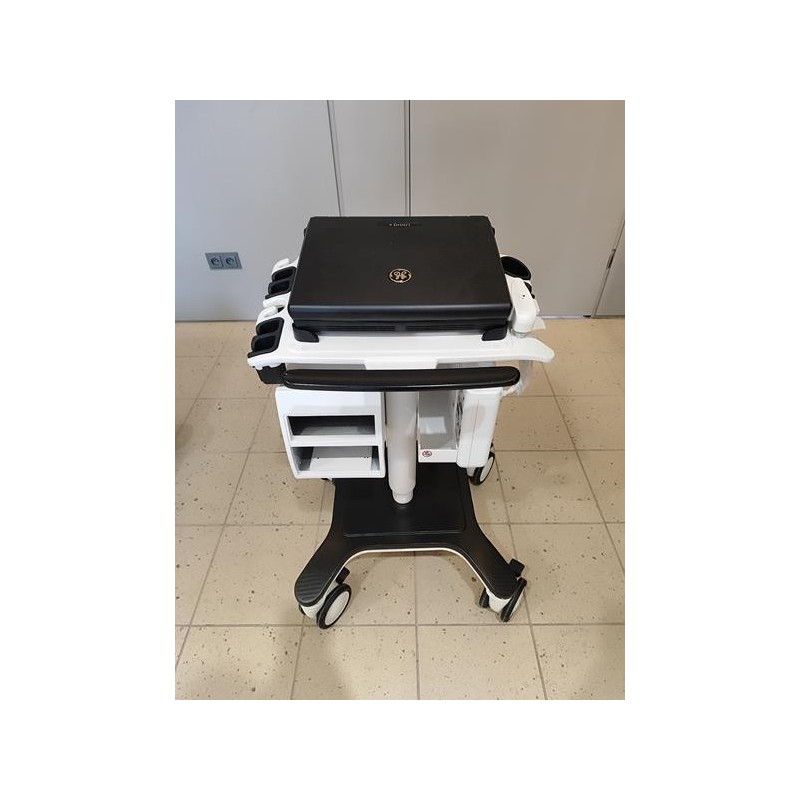

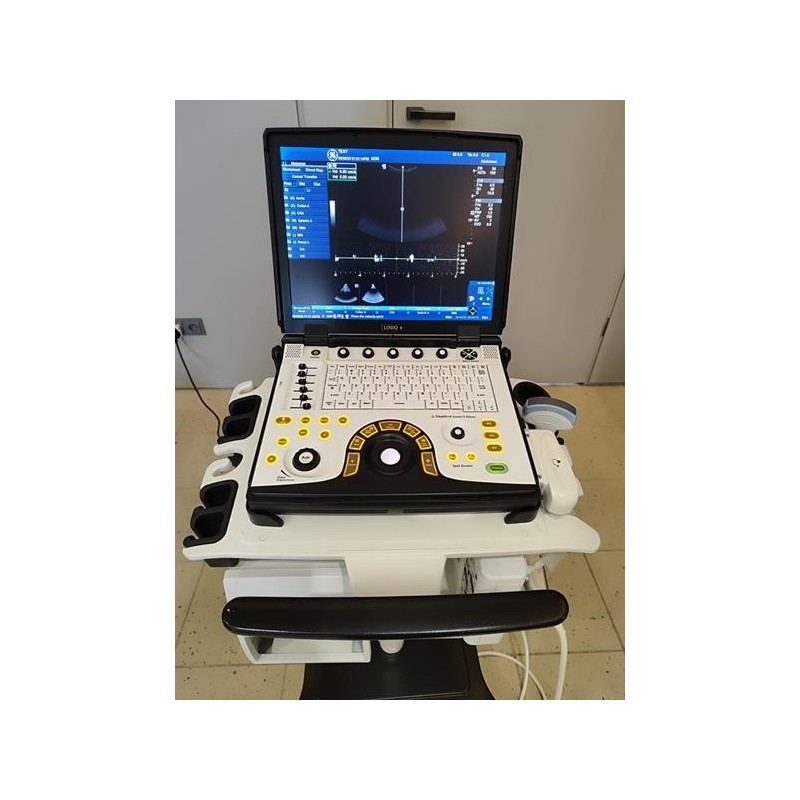

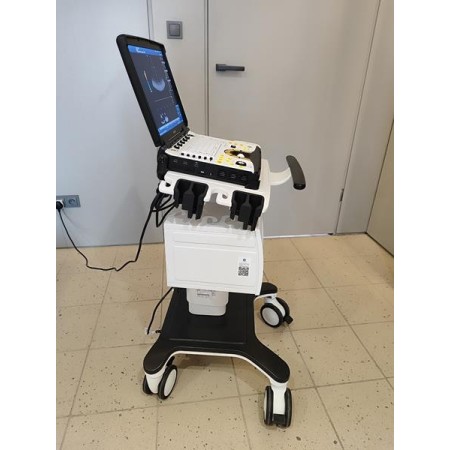

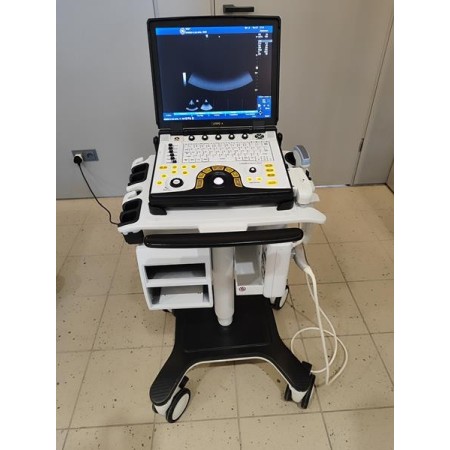

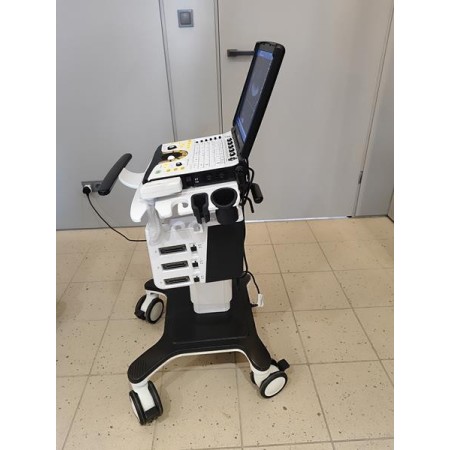

GE Logiq e R8 Ultraschallgerät

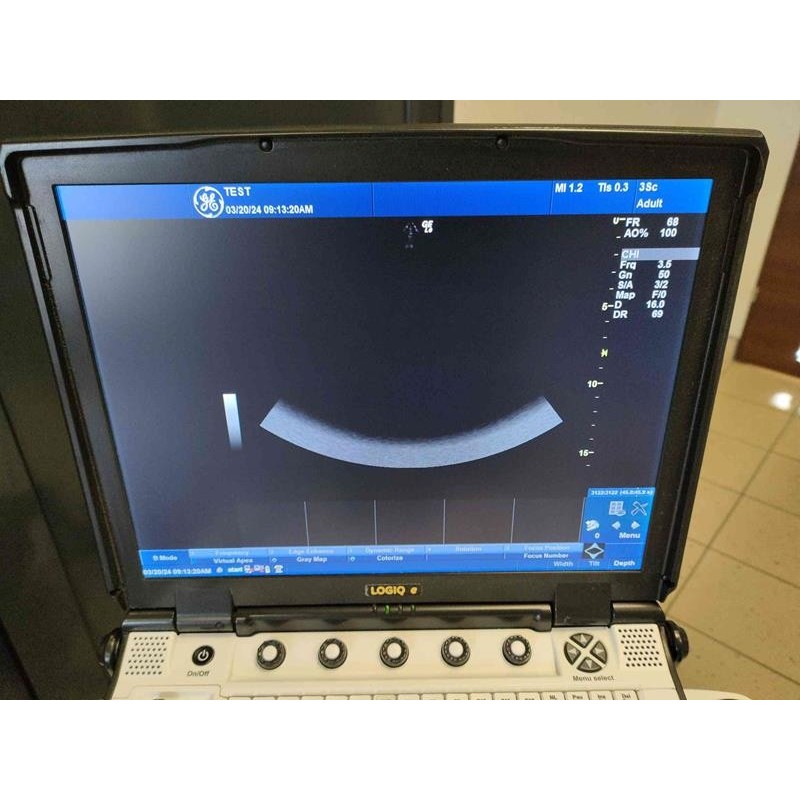

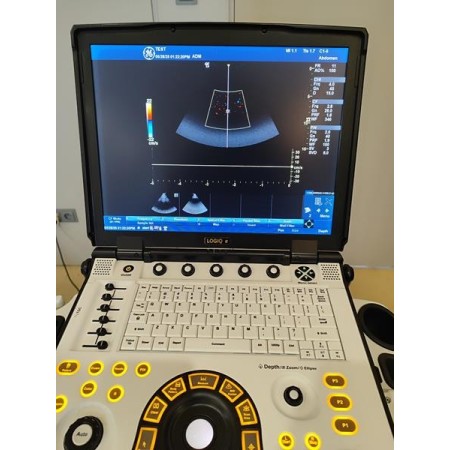

• Bildschirm: 15-Zoll-Farb-LCD mit hoher Auflösung (1024×768 Pixel)

• Gewicht: ca. 5 kg

• Abmessungen: Höhe: 6,1 cm; Breite: 34 cm; Tiefe: 28,7 cm

• Stromversorgung: 100–240 V AC, 50/60 Hz, max. 130 VA mit Peripheriegeräten

• Akku: Eingebaut, Betriebsdauer bis zu 50 Minuten

Bildgebungsmodi und Funktionen

• Scan-Modi:

  • B-Modus

  • M-Modus

  • Anatomischer M-Modus

  • Farb-Doppler (CFM)

  • Power-Doppler (PDI)

  • Puls-Wellen-Doppler (PWD)

  • Dauerwellen-Doppler (CWD) – optional

• Erweiterte Funktionen:

  • Auto Tissue Optimization (ATO)

  • Auto CFM Optimization (ACO)

  • Auto Spectrum Optimization (ASO)

  • Adaptive Color Enhancement (ACE)

  • CrossXBeam™ – Mehrstrahl-Bildgebung

  • SRI-HD – Artefaktreduzierung

  • Needle Recognition – Nadel-Erkennung

  • HD-Zoom

  • Codierte Harmonik

  • Rohdatenverarbeitung (TruAccess)

  • Auto IMT – automatische Intima-Media-Dickenmessung

  • Stress-Echo – Protokolle für Belastungstests

  • Follow-Up Tool – Vergleich mit früheren Untersuchungen

  • Easy 3D – 3D-Rekonstruktion

  • LOGIQ View – panoramisches Scannen

Messpakete und klinische Anwendungen

• Anwendungsbereiche:

  • Abdomen

  • Kardiologie

  • Gynäkologie

  • Geburtshilfe

  • Muskel-Skelett-System

  • Gefäßsystem

  • Urologie

  • Kleine und oberflächliche Strukturen

  • Pädiatrie und Neonatologie

• Berechnungsfunktionen:

  • Gefäßberechnungen

  • Herzberechnungen

  • Geburtshilfliche Berechnungen und Tabellen

  • Verfolgung des fetalen Wachstums

  • Berechnungen bei Mehrlingsschwangerschaft

  • Hüftdysplasie-Berechnungen

  • Gynäkologische Berechnungen

  • Urologische Berechnungen

  • Nierenberechnungen

Anschlüsse und Peripherie

• Ein-/Ausgänge:

  • SVGA

  • USB (für Fußschalter, DVD-RW, Videodrucker)

  • DC-Stromanschluss

• Konnektivität:

  • WLAN (802.11a/b/g)

  • DICOM 3.0 – Integration in PACS-Systeme

• Peripheriegeräte:

  • Externes DVD-RW-Laufwerk

  • Optionale Thermodrucker (schwarz-weiß und farbig)

  • USB-Speicherunterstützung

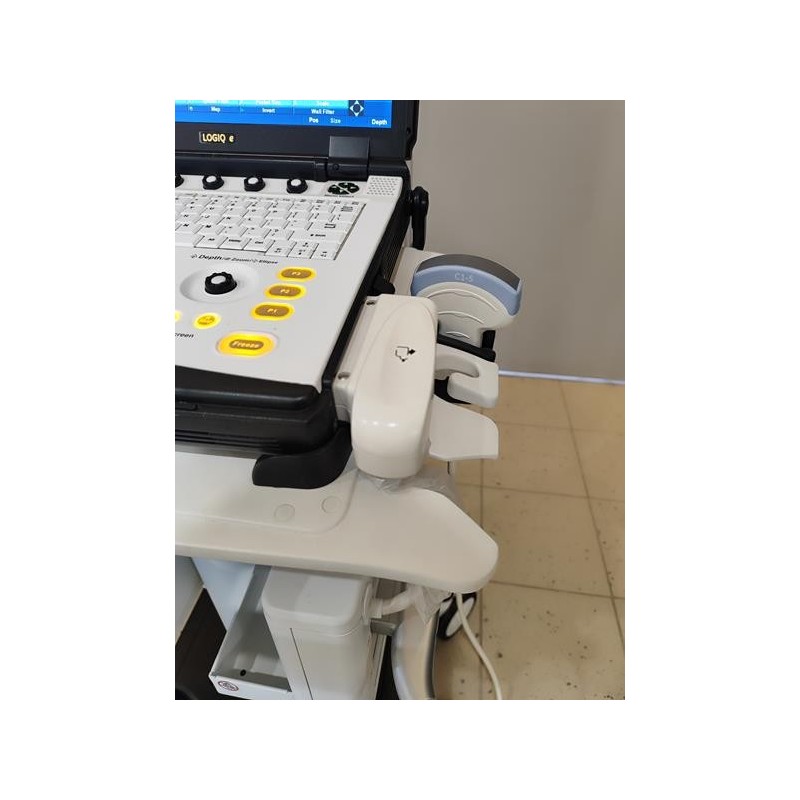

Kompatible Sonden (Beispiele)

• C1-5-RS: Konvexsonde (2,0–5,0 MHz)

• E8C-RS: Mikrokonvexsonde (4,0–11,0 MHz)

• 12L-RS: Lineare Sonde (4,2–13,0 MHz)

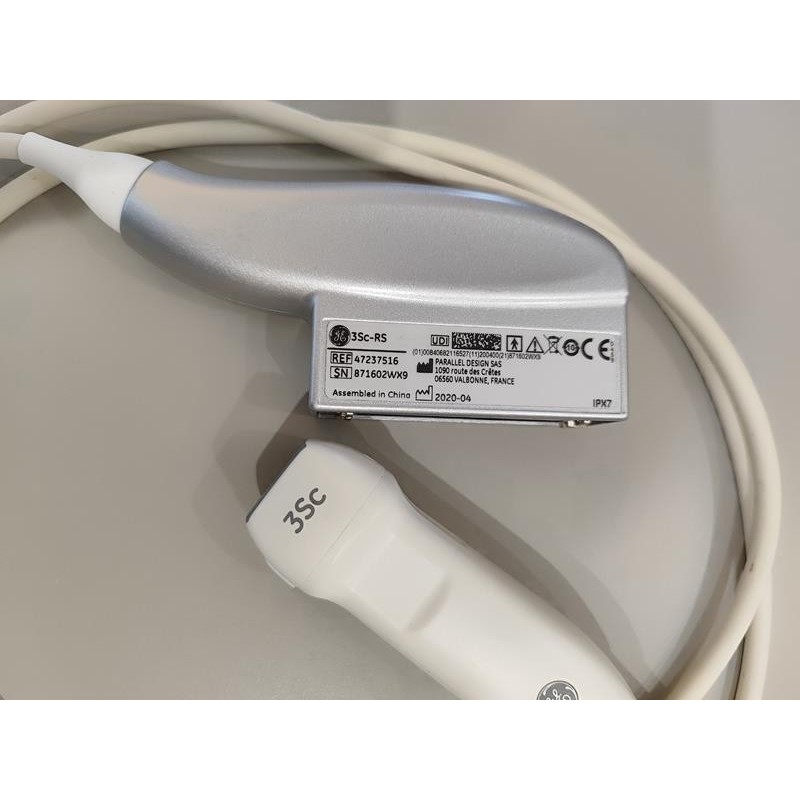

• 3Sc-RS: Phasenarray-Sektor-Sonde (1,7–4,0 MHz)

• L10-22-RS: Lineare Sonde (10,0–22,0 MHz)
